GD6F-S圖像分析金相顯微鏡
金相顯微鏡用于鑒別和分析金屬、合金材料和非金屬材料的組織結構，廣泛應用于工廠或?qū)嶒?yàn)室進行原材料檢驗；鑄件質量鑒定或材料處理后的金相組織分析；以及對表面裂紋和噴涂等一些表面現象進行研究工作，是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析；地質學的巖相分析；以及工業領域?qū)衔锱c陶瓷等進行微觀研究的有效手段，是金屬學和材料學研究材料組織結構的有效儀器，也是科研教學領域得力助手。
復制產品鏈接
長按圖片保存/分享
咨詢表單
咨詢產品：
GD6F-S圖像分析金相顯微鏡
你還沒有添加任何產品！
咨詢表單
咨詢產品：
你還沒有添加任何產品！
產品說明
特點及用途：
越來越多的研究已不滿足常規的金相顯微及照相方式，將顯微成像輸入微機，由微處理器對圖像作各種后期處理，是緊跟世界在顯微領域的新技術。
儀器配置了CCD攝像系統，可實時采集金相圖譜，便于現場多人觀察、比對和分析研究，進行定標對比、評級及定倍打印；
配置高清晰度的圖像捕捉卡，便于在顯示器同步完成顯微鏡的調焦和即時采集顯微圖像；
可由計算機對圖像進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱；
系統還配置了專業定量金相圖像分析計算機操作系統軟件，對采集的試樣圖譜進行進行實時測量、評級(符合國標及其他相關行業標準)、分析、統計及輸出圖文報告；
系統配置科學、操作簡易，廣泛應用于工礦、質量檢驗、科研及教學等企事業單位。
系統配置：
金相顯微鏡： 三目倒置金相顯微鏡4XC
適配鏡： 專用適配鏡（顯微鏡與CCD接口專用鏡頭）
圖像系統： JVC攝像頭CCD
圖像處理系統： 300萬高清晰攝像頭（可以拍照，定標測量，圖像拼接，數據輸出等功能），
圖像分析系統： 專業定量金相分析計算機操作系統 (金相分析軟件)

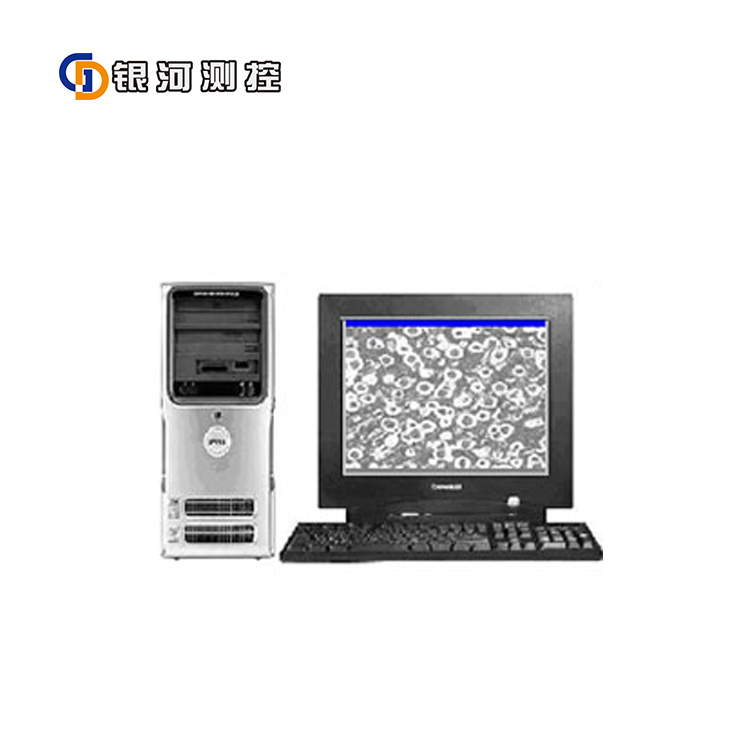

電腦和打印機： 聯想商用臺式電腦及品牌黑白激光打印機 (當前主流配置)
金相顯微鏡4XC
三目倒置金相顯微鏡，可以用來觀察材料表面的組織結構及形態，操作時試樣觀察表面向下，并與工作臺面平行，因此與試樣的高度和形狀無關，適合較大的試樣，并使操作比較方便。
具備大移動載物臺和多種孔徑的載物片，適合較大試樣的操作；
外置式的同軸反射照明系統，便于調整光路、插入濾色片和更換燈泡；
升降調焦系統帶有限位裝置，可避免試樣與物鏡的磕碰，及大批量檢測時不必重復調焦。
技術規格：
結構： 倒置式 三目鏡筒 傾角30 ° 瞳距和屈光度可調 4物鏡轉換器
總放大倍率： 顯微鏡100×～1000× 圖像300×～3000×
雙層機械載物臺： 200 × 152 mm 移動范圍15 × 15 mm
調焦機構： 同軸粗微動 限位保護 升降范圍30 mm 微調0.002 mm
同軸反射照明系統： 亮度可調 鹵素?zé)?0W / 6V帶濾色片(黃,綠,藍,磨砂)
物,目鏡和放大倍率： 標準配置 (可以選配其他倍率物、目鏡)
平場消色差物鏡PL (其中PLL為長工作距) | 目鏡PL10× | 圖像系統 | |||||
放大倍率 | 數值孔徑 | 系統 | 視場直徑 (mm) | 工作距離 (mm) | 總放大倍率 | 物方視場 (mm) | 放大倍率 |
10× | 0.25 | 干 | 1.80 | 8.90 | 100× | 0.9 × 0.7 | 300× |
20× | 0.40 | 0.90 | 3.76 | 200× | 0.45× 0.35 | 600× | |
40× | 0.65 | 0.45 | 2.69 | 400× | 0.23 × 0.17 | 1200× | |
100× | 1.25 | 油 | 0.17 | 0.44 | 1000× | 0.09× 0.07 | 3000× |
金相顯微鏡成套性
⑴ 儀器主體 | ⑸ 平場物鏡 | ⑼ 合成浸油 | ⒀ 備用燈泡 | ⒄ 出廠合格證 |
⑵ 光源組 | ⑹ 平場目鏡 | ⑽ 濾色片 | ⒁ 備用保險絲 | ⒅ 使用說明書 |
⑶ 三目鏡筒 | ⑺ 分劃目鏡（選配） | ⑾ 載物板 | ⒂ 電源線 | ⒆ 產品裝箱單 |
⑷ 轉接口 | ⑻ 測微尺（選配） | ⑿ 彈性?shī)A | ⒃ 儀器防塵罩 | ⒇ 產品保修卡 |
選配件
⑴ 平場物鏡PL | 4×,5×,10×,20×,25×,40×,50×,60×,80×,100×油 (其中部分長工作距PLL) |
⑵ 平場目鏡PL | 5×, 10×,12.5×,16×,20× |
圖像處理系統
攝像機標配一套視圖軟件其功能如下：
ArtCam Measure 2.0 用來播放ARTRAY 的USB2.0、USB3.0 和SATA 相機、取得相機快照、
錄制視頻以及對相機圖像進行處理和對相機圖像進行測量。
ArtCam Measure 2.0 提供了相機圖像處理功能，包括：自動白平衡、RGB 增益調節、顏色增強、伽瑪糾正、飽和度調節、亮度調節、對比度調節、色調調節、灰度轉換等基本功能。另外軟件還通過可擴展的插件模式，提供一些圖像處理功能，如：圖像顏色反轉、二值化、銳化等。
ArtCam Measure 2.0 提供了豐富的圖像測量工具，包括：測量折線長度、測量角度、測量?jī)蓷l平行線間距離、測量曲線長度、測量圓、測量橢圓、測量矩形以及測量多邊形等。同時還可以在圖像中加入文字注解和插圖。
◆傳感器類型 CCD（彩色/黑白） ◆接口 USB2.0
◆傳感器廠商 索尼 ◆快門類型 面陣
◆光學尺寸 1/1.8英寸 ◆有效像素 1628(H)×1236（V）
◆有效像素尺寸 7.16mm(H) × 5.44mm(V) ◆像素尺寸 4.4μm(H) ×4.4μm(V)
◆感應度 0.42V（索尼標準） ◆S/N 50DB以上
◆顏色排列 RGB ◆幀頻 10fps
◆快門速度 1/18750-1/12（秒） ◆外觀尺寸 50mm(W) × 56mm(H) × 59.3mm(D)
◆重量 240g（含2米USB線） ◆電源 USB端口
專業定量金相圖像分析計算機操作系統 (金相分析軟件) 簡介
金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了先進的圖像分析技術，為金相顯微鏡和智能分析技術的結合，系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準(JB/YB/HB/QC/DL/DJ/ASTM 等)。系統全部中文界面 (也可以選擇英文版本)，簡潔明了和操作方便，經過簡單培訓或?qū)φ帐褂谜f(shuō)明書即可操作。并為學習金相常識和普及操作提供了快捷方法。
系統包括如下主要功能：
圖像編輯軟件：圖像采集，圖像存儲等十多種功能；
圖像軟件：影像增強，圖像疊加等十多種功能；
圖像測量軟件：周長、面積、百分含量等幾十種測量功能；
輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。
專用金相軟件包：
晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；
非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；
珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；
脫碳層、滲碳層測量，表面涂層厚度測量；
鐵素體、奧氏體型不銹鋼中相-面積測量；
高硅鋁合金初晶硅與共晶硅分析；
鈦合金材料分析……等；
包含進行比對的近200種常用金屬材料的金相圖譜，適應大多數單位金相分析和檢驗的要求；
鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。
示例圖譜：(軟件中包含近230多種常用金屬材料的金相圖譜，也可根據用戶需求增加相應的金相圖譜)
