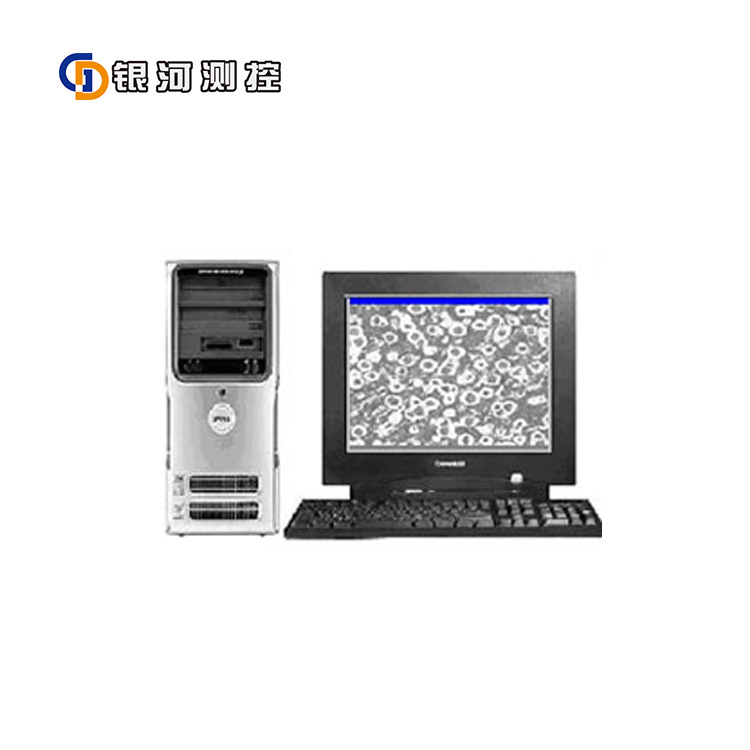

4XCE金相顯微鏡圖像分析系統
金相顯微鏡用于鑒別和分析金屬、合金材料和非金屬材料的組織結構,廣泛應用于工廠或?qū)嶒炇疫M(jìn)行原材料檢驗;鑄件質量鑒定或材料處理后的金相組織分析;以及對表面裂紋和噴涂等一些表面現象進行研究工作,是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析;地質學的巖相分析;以及工業領域?qū)衔锱c陶瓷等進行微觀研究的有效手段,是金屬學和材料學研究材料組織結構的有效儀器,也是科研教學領域得力助手。

復制產品鏈接
長按圖片保存/分享
咨詢表單
咨詢產品:
你還沒有添加任何產品!
咨詢表單
咨詢產品:
你還沒有添加任何產品!
產品說明
產品名稱及型號: | 圖像分析系統4XCE |
特點及用途: | 越來越多的研究已不滿足常規的金相顯微及照相方式,將顯微成像輸入微機,由微處理器對圖像作各種后期處理,是緊跟世界在顯微領域的新技術。
|
系統配置: | 1.金相顯微鏡: 三目倒置金相顯微鏡4XC,2.數碼適配鏡: 專用顯微鏡與數碼相機的光學和機械接口 3.攝像頭: 日本JVC 4.圖像處理系統: 圖像捕捉卡 (高分辨率圖像實時采集卡 二次開發軟件包) 5.圖像分析系統: 專業定量金相分析計算機操作系統 (2010版軟件)
|
金相顯微鏡4XC: | 三目倒置金相顯微鏡,可以用來觀察材料表面的組織結構及形態,操作時試樣觀察表面向下,并與工作臺面平行,因此與試樣的高度和形狀無關,適合較大的試樣,并使操作比較方便。
技術規格 1.結構: 倒置式 三目鏡筒 傾角30 ° 瞳距和屈光度可調 4物鏡轉換器 2.總放大倍率: 顯微鏡100×~1000× 圖像300×~3000× 3.分劃目鏡: 10× 平場可變焦 格值0.1 mm 4.測微尺: 格值0.01 mm / 1 mm 5.雙層機械載物臺: 200 × 152 mm 移動范圍15 × 15 mm 6.調焦機構: 同軸粗微動 限位保護 升降范圍30 mm 微調0.002 mm 7.同軸反射照明系統: 亮度可調 鹵素?zé)?/span>20W / 6V帶濾色片(黃,綠,藍,磨砂) 8.物,目鏡和放大倍率: 標準配置 (可以選配其他倍率物、目鏡) 平場消色差物鏡PL (其中PLL為長工作距)目鏡PL10× 圖像系統放大倍率數值孔徑系統視場直徑 (mm)工作距離 (mm)總放大倍率物方視場 (mm)放大倍率10×0.25干1.808.90100×0.9 × 0.7300×25×0.400.903.76200×0.45× 0.35 600×40×0.650.452.69400×0.23 × 0.171200×100×1.25油0.170.441000×0.09× 0.073000× 金相顯微鏡成套性 ⑴ 儀器主體⑸ 平場物鏡⑼ 合成浸油⒀ 備用燈泡⒄ 出廠合格證⑵ 光源組⑹ 平場目鏡⑽ 濾色片⒁ 備用保險絲⒅ 使用說明書⑶ 三目鏡筒⑺ 分劃目鏡⑾ 載物板⒂ 電源線⒆ 產品裝箱單⑷ 轉接口⑻ 測微尺⑿ 彈性夾⒃ 儀器防塵罩⒇ 產品保修卡選配件 ⑴ 平場物鏡PL2.5×,4×,5×,10×,20×,25×,40×,50×,60×,80×,100×油 (其中部分長工作距PLL)⑵ 平場目鏡PL5×, 10×,12.5×,16×,20×
|

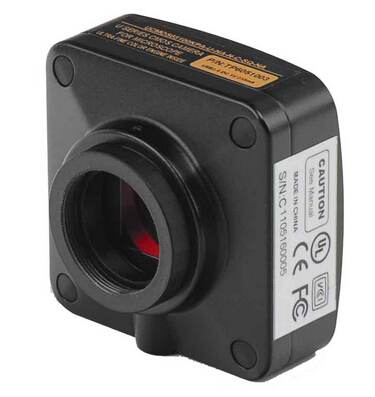

攝像頭 | |
圖像處理系統 |
工業相機標配一套視圖軟件其功能如下: ArtCam Measure 2.0 提供了相機圖像處理功能,包括:自動白平衡、RGB 增益調節、顏色增強、伽瑪糾正、飽和度調節、亮度調節、對比度調節、色調調節、灰度轉換等基本功能。另外軟件還通過可擴展的插件模式,提供一些圖像處理功能,如:圖像顏色反轉、二值化、銳化等。 ArtCam Measure 2.0 提供了豐富的圖像測量工具,包括:測量折線長度、測量角度、測量兩條平行線間距離、測量曲線長度、測量圓、測量橢圓、測量矩形以及測量多邊形等。同時還可以在圖像中加入文字注解和插圖。
|
專業定量金相圖像分析計算機操作系統 (軟件) 簡介: | 金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統(SRMAS軟件)”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了先進的圖像分析技術,為金相顯微鏡和智能分析技術的結合,系統測量、評定結果快速、正確,符合國標(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系統全部中文界面 (也可以選擇英文版本),簡潔明了和操作方便,經過簡單培訓或?qū)φ帐褂谜f明書,就可自如操作。并為學習金相常識和普及操作提供了快捷方法。 系統包括如下主要功能:
專用金相軟件包:
示例圖譜:(軟件中包含近391種常用金屬材料的金相圖譜) G18Cr4V淬火后晶粒度貝氏體含量測定低碳變形鋼珠光體組織灰鑄鐵金相-珠光體灰鑄鐵金相-石墨分布 鑄造碳鋼金相-顯微組織鑄造鋁硅合金磷變質灰鑄鐵過冷石墨含量鑄造鋁硅合金過燒碳鋼石墨化評級 平均晶粒度測定滲氮層深度測定疏松檢驗馬氏體針葉長度評級石墨球化率評級工具鋼大塊碳化物評級 |
