微機屏顯試驗機WEW-300B
WEW-300B型本機主要用于金屬、非金屬材料之拉伸、壓縮、彎曲等力學性能試驗，增加剪切附具可做剪切試驗。本機配有計算機、打印機、電子引伸計、光電編碼器及通用試驗軟件，可以測定金屬材料的抗拉強度、屈服強度、規定非比例延伸強度、延伸率、彈性模量等力學性能。試驗結果可以查詢和打?。?位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間）六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，詳見軟件說明。是適用于工礦企業、科研單位、大專院校、工程質量監督站等部門的檢測設備。
復制產品鏈接
長按圖片保存/分享
咨詢表單
咨詢產品：
微機屏顯試驗機WEW-300B
你還沒有添加任何產品！
咨詢表單
咨詢產品：
你還沒有添加任何產品！
產品說明
一、方案描述
1、 主機
主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖一所示:

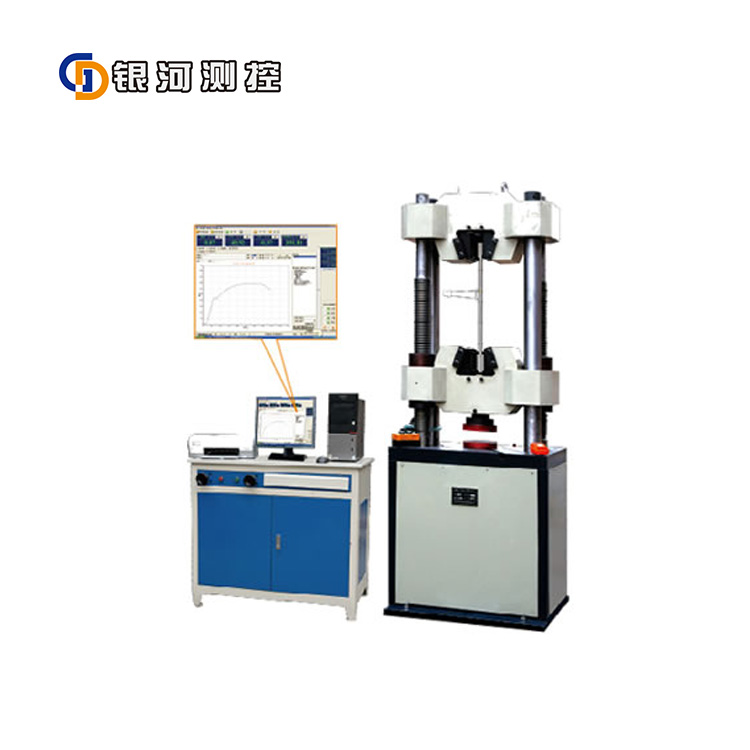

圖一 外觀示意圖（以實物為準）
2、 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
3、 液壓系統
油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。
4、控制系統功能簡介
支持進行拉伸、壓縮、剪切、彎曲等試驗；
支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；
支持試驗參數自定義；
采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
程序自帶試驗分析功能；
程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
5 、安全保護裝置
a）當試驗力超過至大試驗力的3%時，過載保護，油泵電機停機。
b）當活塞升起達到上限位置時，行程保護，油泵電機停機。
6 、附具
全套附具包括：拉伸附具，壓縮附具，彎曲附具。
7 、其他
使用說明書，合格證，裝箱單等見隨機技術文件。
二、主要性能技術指標
至大試驗力kN300
試驗力測量范圍kN50～300
試驗力示值相對誤差≤示值的±1%
試驗力分辨率 0.01kN
位移測量分辨力mm0.01
變形測量精度mm0.01
至大拉伸試驗空間mm650
至大壓縮空間mm380
活塞行程mm 150
圓試樣鉗口夾持直徑mmΦ13-Φ40
扁試樣鉗口夾持厚度mm0-15
扁試樣至大夾持寬度mm75
壓盤尺寸mmφ160mm
彎曲試驗兩點間至大距離mm450
彎曲支滾寬度mm120
彎曲支滾直徑mmΦ30
活塞至大移動速度mm/min50
夾緊方式自動加緊
主機外形尺寸mm720×580×2100
測力柜外形尺寸mm1000×700×1400
三、系統配置清單
試驗機主機油缸下置式主機1臺
壓力傳感器寧波鎮海1只
電氣控制系統中路昌專有技術生產1套
引伸計YYU-25/50北京鋼鐵研究院生產1只
光電編碼器1只
計算機聯想 1臺
打印機彩色噴墨打印機1臺
標準附具
圓試樣拉伸鉗口mmΦ13-Φ26、Φ26-Φ40各1套
扁試樣拉伸鉗口mm0-151套
壓縮附具mmΦ1601套
彎曲附具mm試驗兩支點間至大距離4501套
四、技術情報和資料的保密
1 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
2 我方對用戶提供的技術情報和資料亦應承擔保密義務。
