產品說明
型號分類：
TT100/100a普及型；TT110只測鋼板；TT120高溫型；TT130精巧型；TT140專測型；TT150全能型；
原理及應用領域：

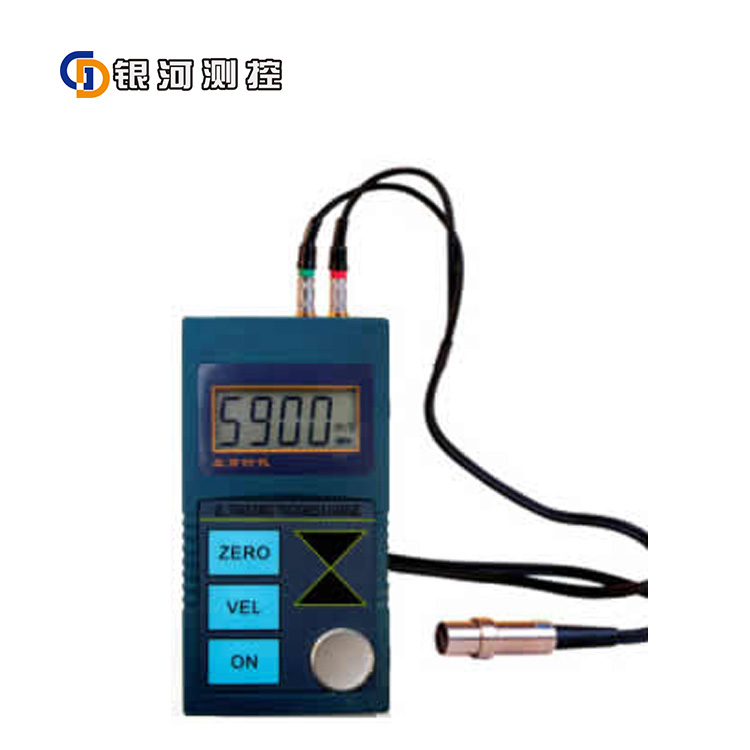

TT1xx系列超聲波測厚儀根據超聲波脈沖反射原理來進行厚度測量的，當探頭發射的超聲波脈沖通過被測物體到達材料分界面時，脈沖被反射回探頭，通過測量超聲波在材料中傳播的時間來確定被測材料的厚度。
TT1xx系列超聲波測厚儀是集科技電子技術和測量技術于一體的、先進的無損檢測儀器，采用微電腦對數據時行分析、處理、顯示，采用高度優化的測量電路及進口電子元器件，具有測量精度高、范圍寬、操作簡便、工作穩定可靠、測量數據重復率高等特點。使超聲波以一恒定速度在其內部傳播的材料可采用此原理測量?？梢詫?duì)板材和加工零件作準確測量，應用于石油、化工、冶金、造船、航空、航天等各個領域。
功能特點：
●非線形自動補償，利用計算機軟件對探頭非線性誤差進行修正，以提高測量標準度，可存儲10組數據600個測量值。
●2.5MHz，5MHz，7MHz探頭可選。
●大屏幕LCD，背光顯示，無操作三分鐘自動關機。
●耦合提示、低電壓提示。
●可利用已知厚度試塊測量聲速，適合測量金屬，塑料，陶瓷，玻璃，及其他任何超聲波的良導體
●TT120具有高溫測量功能，被測物體溫度可高達300℃
●TT130測量精度為0.01mm。
●TT150測量精度為0.1/0.01mm自動轉換功能、高溫測量功能、鑄鐵低頻測量功能。
技術參數對照表：
TT100 | TT100a | TT110 | TT120 | TT130 | TT140 | TT150 | |||
功 能 | 普及型 | 只能測鋼 | 高溫型 | 精巧型 | 專測型 | 全能型 | |||
測量范圍 | 45#鋼 板材 | 0.8~350mm （由探頭決定） | 0.75~350 mm （由探頭決定） | ||||||
管材 | 5P探頭 | Ф20×3.0mm | |||||||
7P探頭 | Ф15×2.0mm | ||||||||
鑄 鐵 | 5.0~40mm | ||||||||
高 溫 | -10~300℃ | -10~300℃ | |||||||
超 高 溫 | -10~450℃ | -10~450℃ | |||||||
測量精度 | 0.1mm | 0.1/0.01mm自動轉換 | |||||||
測量誤差 | ±（被測物體實際厚度×1%+0.1）mm | ||||||||
聲速范圍 | 1000~9999m/s可調 | ||||||||
校準試片 | 4.0mm（鋼） | ||||||||
低電壓指示 | 有 | ||||||||
液晶屏背光燈 | 有 | ||||||||
存儲數據容量 | 10組/600個測量值和5個聲速值，可根據要求增加 | ||||||||
連續工作時間 | 250小時 | ||||||||
顯 示 | 4位LCD | ||||||||
電 源 | AA堿性1.5V電池 2節 | ||||||||
重 量 | 170g | ||||||||
外形尺寸 | 125×65×27mm | ||||||||
標準配置 | 主機1臺，探頭1只，儀器箱1只，耦合劑1瓶，TT120另多配高溫探頭1只，高溫耦合劑1瓶，TT150另多配鑄鐵探頭一只， | ||||||||
可另選探頭 | 根據儀器型號功能可選下列探頭：常規探頭5P/Φ12/10/8/6；小管徑探頭7.5PΦ6；鑄鐵探頭2WΦ20；高溫探頭300℃；高溫耦合劑。 | ||||||||
聯系人：達剛
聯系電話：13773606606
